شبیه ساز و تستر سیم کشی
نحوه عملکرد دستگاه تستر سیم کشی و شبیه ساز

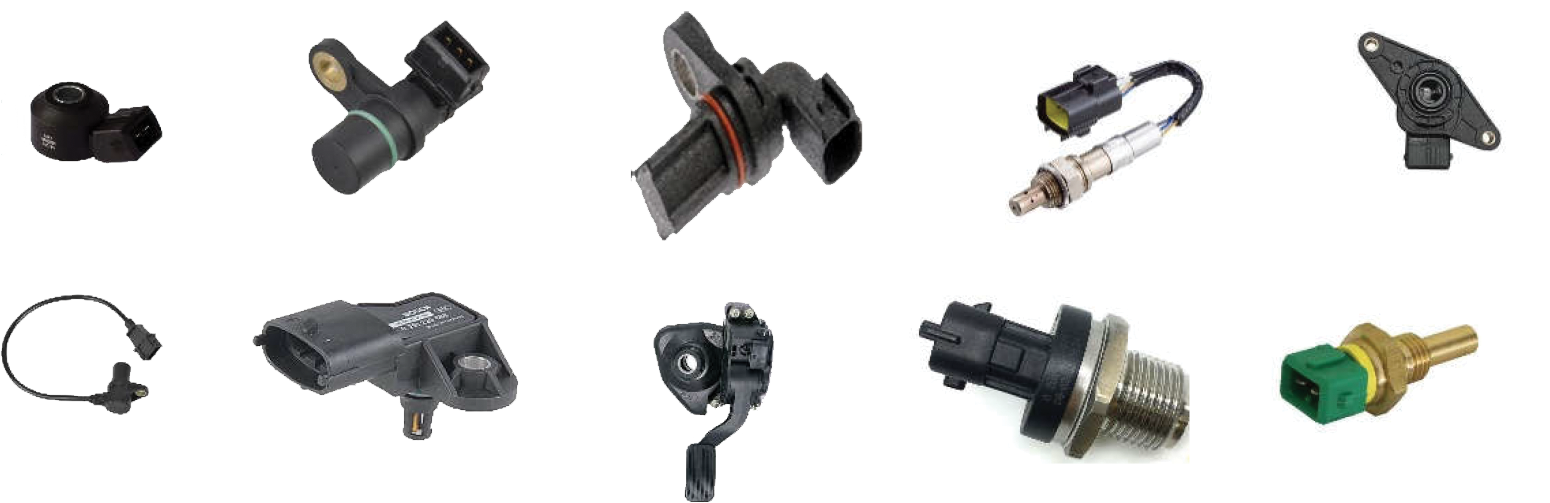

تصور کنید به عنوان مثال سنسور دریچه گاز وظیفه خود را به درستی انجام نمی دهد و احتمال می دهید علت این امر قطع بودن و ضعف در مسیر سیم کشی بین ایسیو خودرو تا سوکت این سنسور می باشد و یا اینکه ولتاژ مثبت 5 ولت ، منفی بدنه یا سیگنال از داخل ایسیو قطع می باشد . جهت عیب یابی به ترتیب زیر عمل کنید.
نکته: عملیات شبیه سازی سیم باید در حالتی که خودرو سوییچ باز و اینکه روشن می باشد، صورت گیرد.
1- شناسایی و تست مسیر سیم کشی بین ایسیو تا سوکت سنسور دریچه گاز

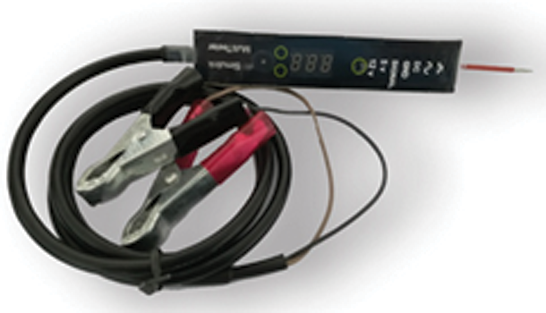

ابتدا جهت روشن نمودن دستگاه، گیره قرمز رنگ را به سر مثبت باتری و گیره مشکی را به سر منفی باطری متصل نمایید. سپس سوکت سنسور دریچه گاز را از مدار خارج کنید و سر پراپ دستگاه ( سیم نوک دستگاه) را به ترتیب در پین های سوکت سنسور دریچه گاز ( دسته سیم ماشین) قرار دهید. در این حالت باید در هر بار تست پین ها چراغ ال ای دی مربوط به برق تغذیه دریچه گاز، منفی و سیگنال روشن گردند. در این صورت مطمئن خواهید شد مسیر سیم کشی بین ایسیو و سنسور دریچه گاز وصل می باشد.
نکته : روشن شدن ال ای دی قطع نشانگر قطعی سیم مربوط تا ایسیو می باشد.
نکته : درصورتی که هنگام شناسایی پین های سنسور دریچه گاز ( دسته سیم ماشین) دوبار ال ای دی سیگنال روشن گردد، بدین معنا می باشد که از دو سیگنال نشان داده شده یکی واقعی می باشد و دیگری دارای مشکل است. که با انجام عمل شبیه سازی سیگنال دریچه گاز که در قسمت بعدی آموزش داده شده است می توانید سیگنال واقعی شناسایی نمایید.
2- شبیه سازی سنسور دریچه گاز
جهت شبیه سازی سنسور دریچه گاز، سوکت سنسور دریچه گاز را مجددا از مدار خارج نمایید، سپس با زدن دکمه ی روی دستگاه حالت پالس سینوسی را انتخاب نمایید و بدین ترتیب سیگنال سنسور دریچه گاز برای ایسیو شبیه سازی می شود.
بعد از انجام شبیه سازی ، پارامتر سنسور دریچه گاز در دستگاه عیب یاب ( دیاگ) قابل مشاهده می باشد. و چنانچه خودرو روشن باشد می توانید تغییرات کارکرد موتور را متناسب با تغییر این پارامتر مشاهده نمایید.
نکته: در صورتی که عمل شبیه سازی سنسور ها انجام نمی شود، ابتدا خطا ها را با دستگاه عیب یاب پاک نمایید و سپس عملیات را مجدداً انجام دهید.
3 – تست سنسور دریچه گاز
پس از عمل شناسایی سیم ها، سوکت سنسور دریچه گاز را به سنسور وصل
نموده و سپس با زدن دکمه مـوجـود روی دستگاه میـزان ولتاژ روی صفحـه
نمایشگـر به حـالت 00.0 می شود. در مــرحلـه ی بعـد به کمـک نـوک پـراپ،
سیم مربوطه به سیگنال را لخت نموده و مماس با سیم نگه دارید در همین
حیـن به صـورت دستـی زاویـه ی پـدال دریچـه گاز را تغییـر دهید، در این
صورت عدد روی صفحـه نمایشگـر دستگـاه باید با توجه به میـزان باز شدن
دریچـه گاز تغییـر نماید تا از سالم بودن سنسور اطمینان حاصل نمایید.
شبیه ساز و تستر سیم کشی
